Breve descrizione dell'opera

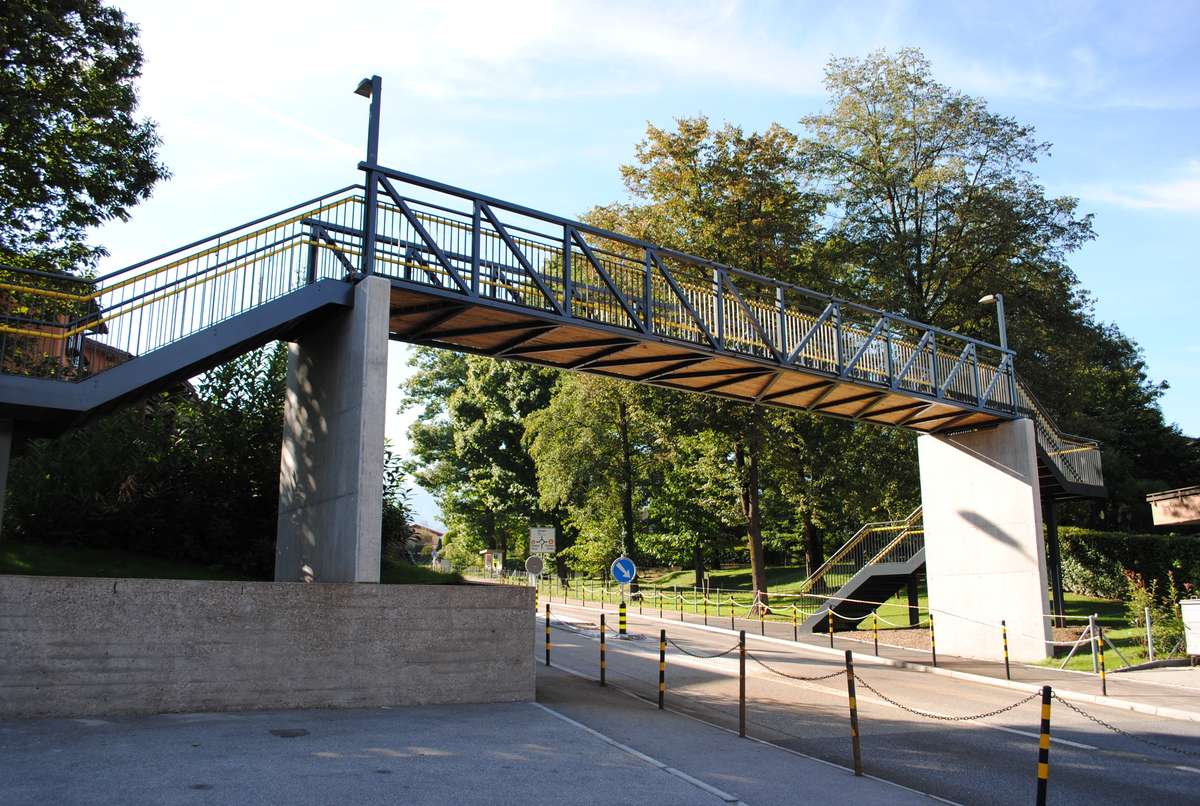

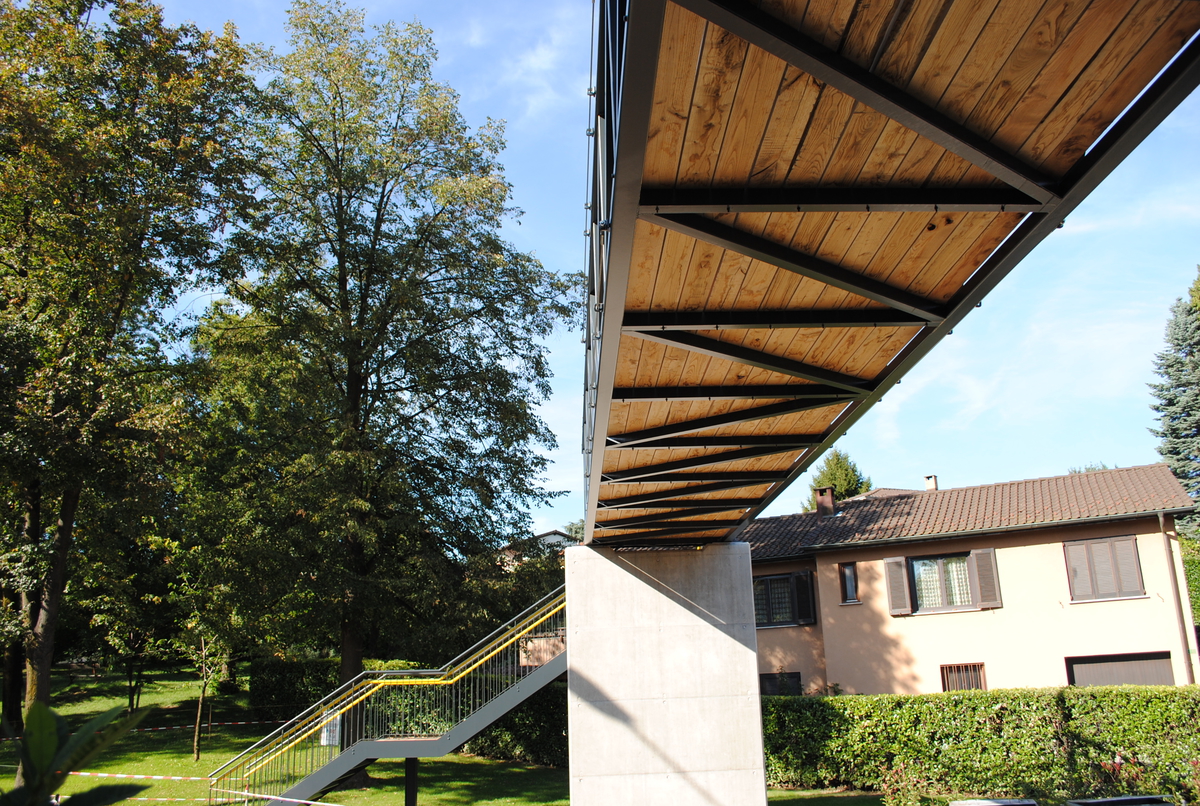

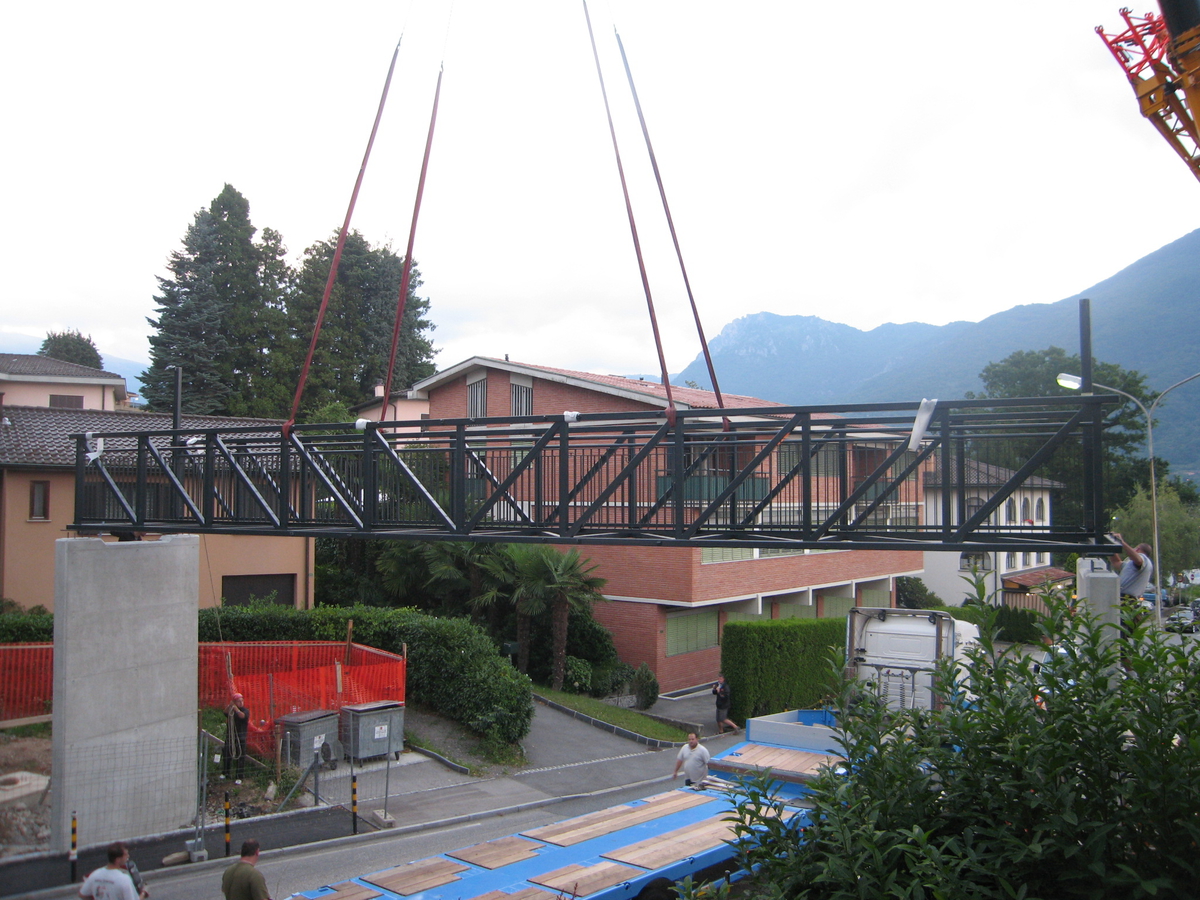

La struttura portante del passaggio su via Preluna e' in carpenteria metallica e cemento armato: i carichi verticali sulla passerella sono assorbiti da 2 travi reticolari, che poggiano su 2 pilastri in c.a. ai due lati della strada.

Le travi reticolari coprono una luce di circa 15 m.
Ogni trave e' composta da moduli quadrati di lato pari a circa 1,50 m.
I profili utilizzati rispondono alle particolari esigenze strutturali ed estetiche:
- briglie inferiori e superiori e traverse inferiori: profili RRW 120.80.5.0
- montanti e diagonali: profili RRW 80.80.3.6

I pilastri in C.A. sono costituiti da setti di sezione rettangolare 2.50 m X 0,30 m e altezza fino al plinto di fondazione.
L'altezza dei pilastri e' definita in modo da garantire un gabarit libero sopra la strada cantonale di 5.00 m d'altezza, superiore all'altezza minima di 4.50 m necessaria a garantire il passaggio di mezzi pubblici e veicoli pesanti di ogni tipo.
Il pilastro sul lato scuole e' posizionato in corrispondenza del terrapieno esistente, mentre il pilastro su lato parco e' posizionato a confine con il marciapiede senza occuparne il sedime

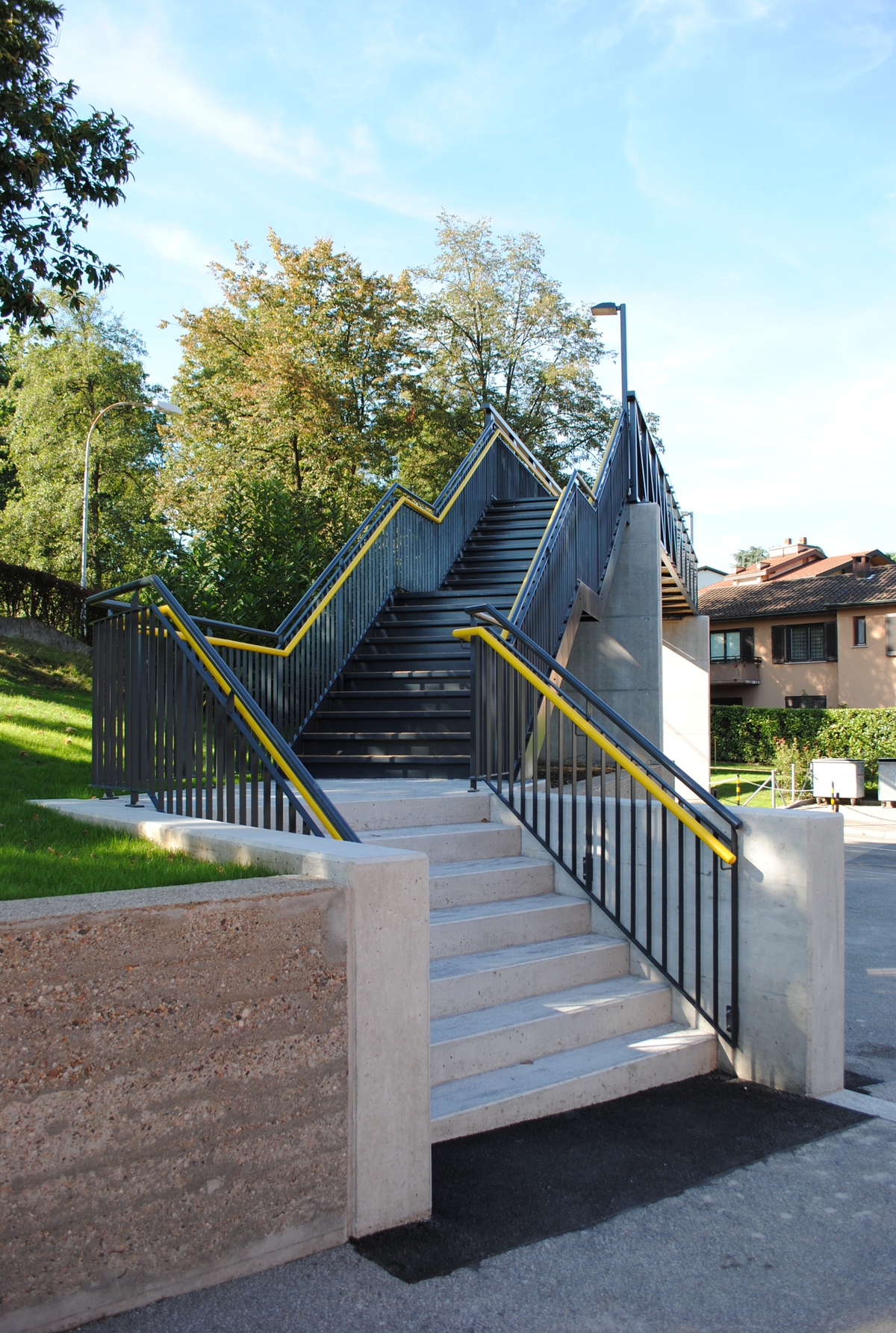

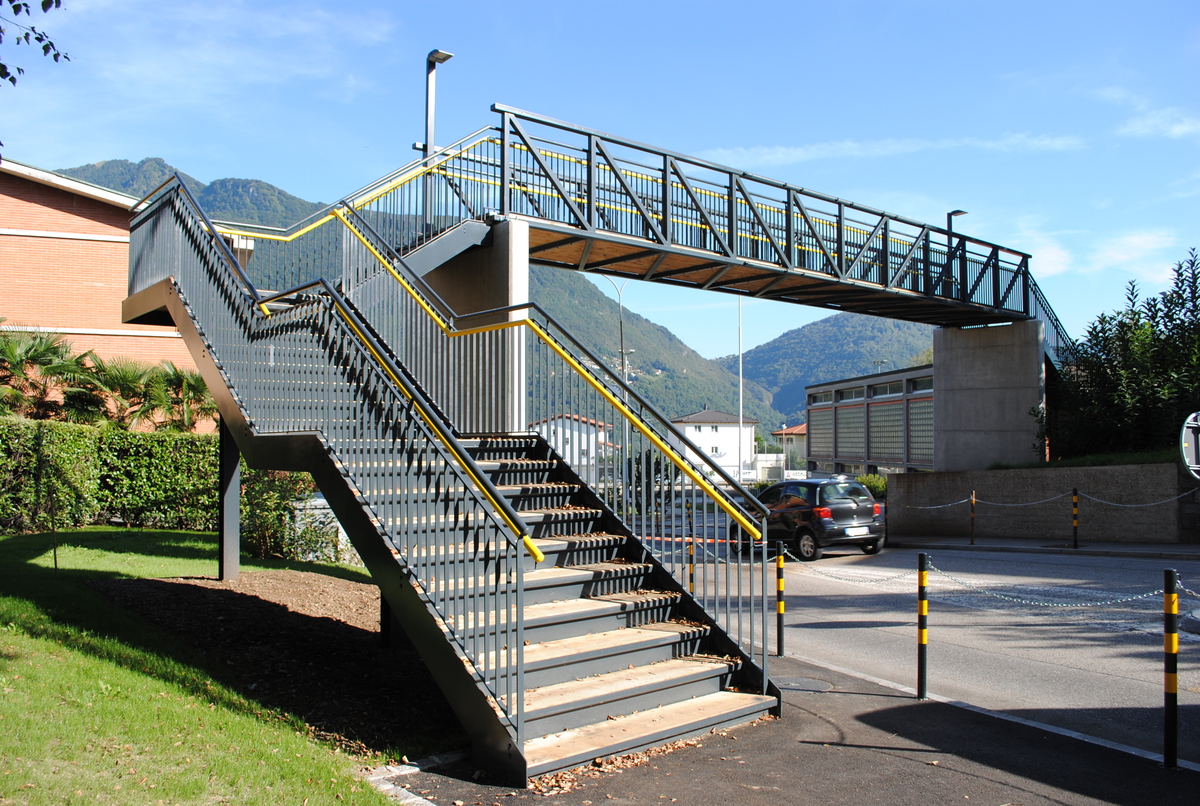

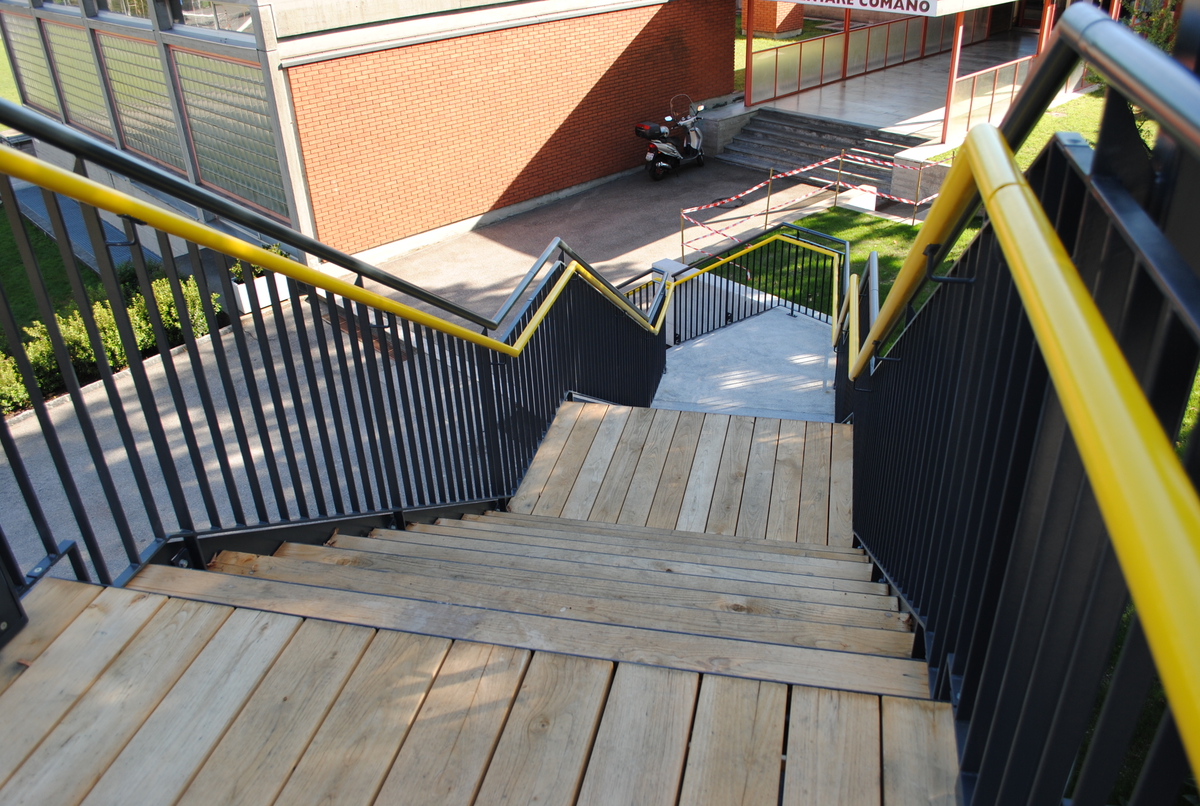

Le due rampe di scale sono realizzate con struttura portante in carpenteria metallica:
- pilastri portanti in corrispondenza dei pianerottoli intermedi: profilo HEA 200
- travi di bordo: profili UPE 270
- travi trasversali di raccordo fra struttura delle scale e struttura portante principale passerella-pilastri in C.A.: profilo IPE 270
- travetti di sostenimento gradini delle scale: profili IPET 120

Costo indicativo dell'opera: 250'000.-
